Elektromotor Radio kontrollierte Karte E-PRG-3

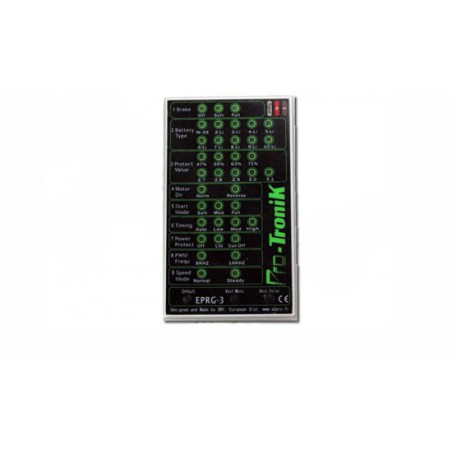

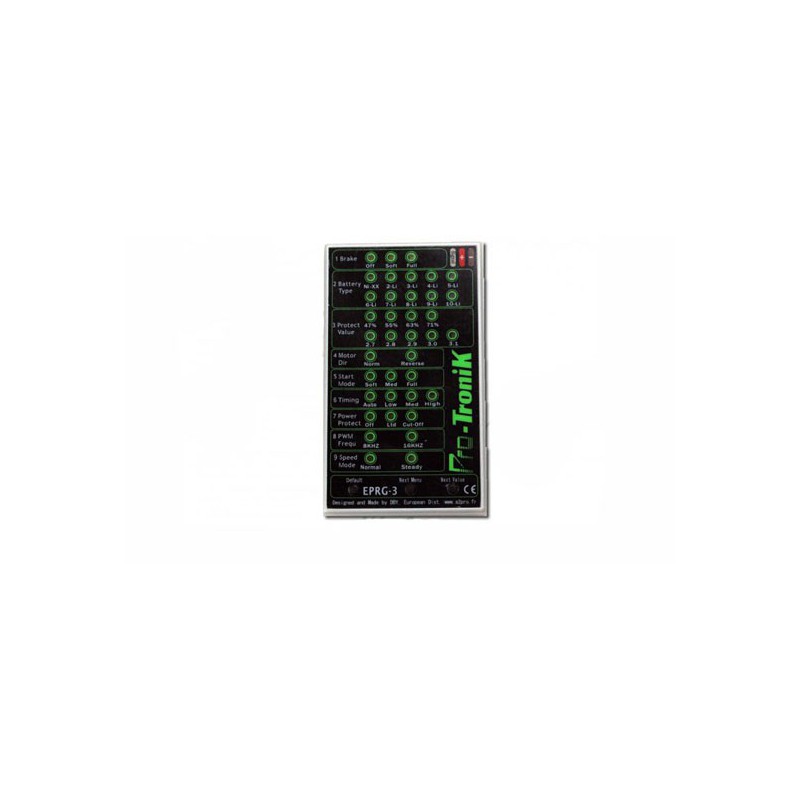

Protronik E-PRG-3 Programmierkarte für Brushless-Regler (außer BF-32 Serie)

Die Protronik E-PRG-3 Programmierkarte ist das unverzichtbare Werkzeug, um Ihre Brushless-Regler der Marke präzise einzustellen, mit Ausnahme der BF-32 Serie.

Einfach und intuitiv in der Anwendung, ermöglicht sie die Anpassung vieler wichtiger Parameter: Auswahl des Batterietyps, Einstellung der Abschaltspannung, Aktivierung der Bremse, Drehrichtung der Protronik Motoren, Timing-Anpassung und vieles mehr.

Direkte Stromversorgung ohne externe Quelle

Die Protronik E-PRG-3 Karte wird direkt über den angeschlossenen Regler mit Strom aus der Antriebsbatterie versorgt, sodass keine externe Stromquelle benötigt wird.

Das System funktioniert sowohl mit Reglern mit BEC (PM10A, PM20A, PM30A, PM40A) als auch mit Reglern ohne BEC (PM60A, PM70A, PM80A OPTO und PM120A OPTO).

Einstellbare Parameter

• Bremse: Aus / Mittel / Ein (Standard: Aus)

• Batterietyp: NiXX / LiPo 2 bis 8S

• Niederspannungsabschaltung: 47 / 55 / 63 / 71 % (NiXX) oder 2,7 / 2,8 / 2,9 / 3,0 / 3,1 V (LiPo)

• Motorabschaltung: Aus / Leistungsbegrenzung / Harte Abschaltung (Standard: Leistungsbegrenzung)

• Drehrichtung: Normal / Umgekehrt (Standard: Normal)

• Anlauf: Sanft / Mittel / Normal (Standard: Mittel)

• Timing: Auto / Niedrig / Mittel / Hoch (Standard: Auto)

• Schaltfrequenz: 8 / 16 kHz (Standard: 8 kHz)

Die ausführliche Anleitung wird mit der Programmierkarte geliefert, hier eine kurze Zusammenfassung.

Verwendung der E-PRG-3 Karte

1. Schließen Sie das Servokabel Ihres Reglers am Programmieranschluss der Karte an, unter Beachtung des Farbencodes (siehe Anleitung). Bei PM60A, PM70A und PM80A OPTO Reglern verbinden Sie zusätzlich das kürzere zweite Servokabel.

2. Schließen Sie den Akku am Regler an und achten Sie auf die richtige Polarität.

3. Nach wenigen Sekunden bestätigt ein Signalton, dass die Kommunikation zwischen der Protronik Karte und dem Regler hergestellt ist. Nun können Sie:

   • Programmstatus prüfen: rote LEDs zeigen die aktuellen Einstellungen.

   • Parameter ändern: LEDs zeigen die ausgewählten Werte für jeden Parameter an.

Parameter ändern

• Wählen Sie den gewünschten Parameter mit der Taste NEXT / MENU (LED blinkt).

• Ändern Sie den Wert mit NEXT / VALUE.

• Speichern Sie und gehen Sie mit NEXT / MENU zum nächsten Parameter.

• Wiederholen Sie den Vorgang für alle Einstellungen.

• Am Ende den Akku trennen.
